Атлант-С 140-05C (ЛВ-190-05)
Описаниепредназначен для работы на предприятиях лесопромышленного комплекса, целлюлозно-бумажных и деревообрабатывающих предприятиях и на погрузке-разгрузке железнодорожных полувагонов

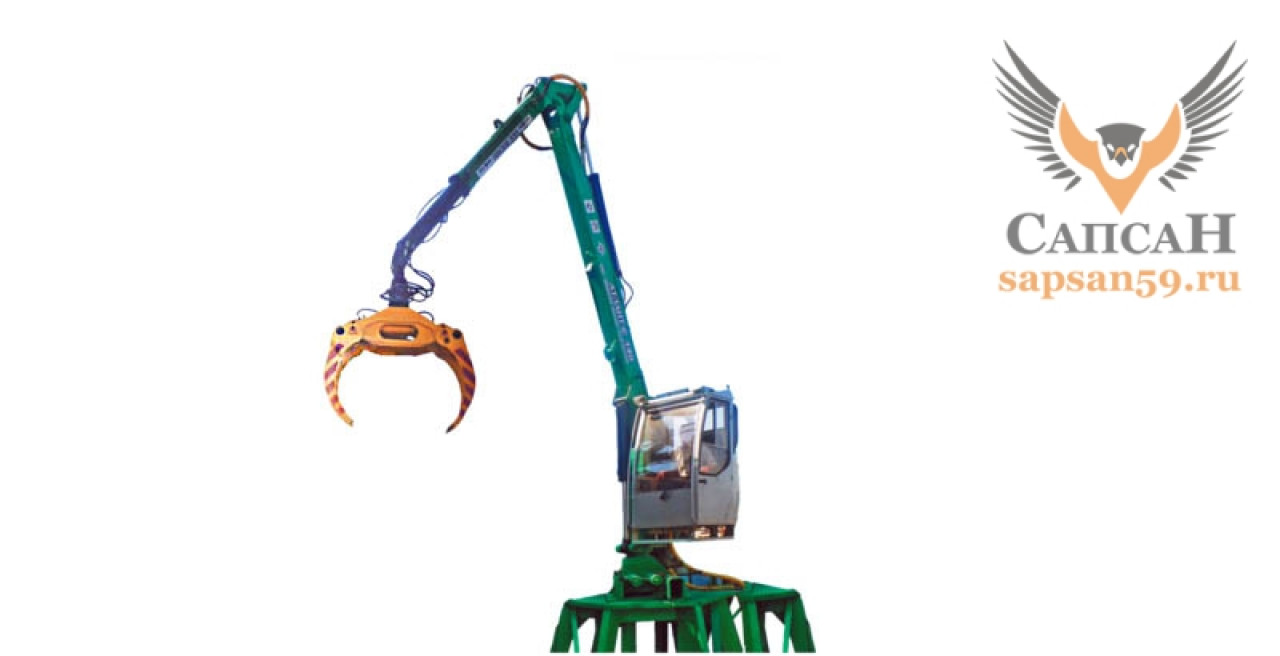

Запросить стоимостьСтационарный гидроманипулятор Атлант - С-140-05С (ЛВ-190-05) с грузовым моментом 14,0 т.м и вылетом стрелы 7,5 м с подъемной кабиной или с постом управления на колонне предназначен для работы на предприятиях лесопромышленного комплекса, целлюлозно-бумажных и деревообрабатывающих предприятиях и на погрузке-разгрузке железнодорожных полувагонов.
Возможна комплектация гидроманипуляторами в стационарном исполнении Атлант-С-140-07С (ЛВ-190-07С) с грузовым моментом 14,0 т.м и вылетом 9 м.
По заявке потребителя вылет может быть увеличен до 10 м.
Стационарные гидроманипуляторы устанавливаются на постамент с трапом с насосной станцией мощностью 30 кВт и напряжением 380 в.
Возможна комплектация насосной станции теплонагревателем типа ТЭ-Н-60В и (или) охладителем. Нагрев или охлаждение и поддержание температуры рабочей жидкости контролируются датчиками.
Включение привода производится с пульта управления насосной станцией, а управление гидроманипулятором с поста управления, расположенного в кабине (два джойстика и две педали) или на колонне.
При комплектации двухконтурной системой управления производительность увеличивается в 1,8 раза.
Гидроманипуляторы изготавливаются из высокопрочной низколегированной стали и комплектуется гидравликой ведущих мировых производителей из Швеции, Финляндии, Италии.
Температура окружающего воздуха при эксплуатации от -40“ до +40“С при хранении до -50“С.
Кабина оператора КАБ-1 с подъемником (ход гидроцилиндра механизма подъема 1400 мм) комплектуется отопителем типа Планар или Вебасто, стеклоочистителем, фарами.
Техническая характеристика | ||
---|---|---|
Грузовой момент, т.м | 14,0 | |
Максимальный вылет, м | 7,5 | |

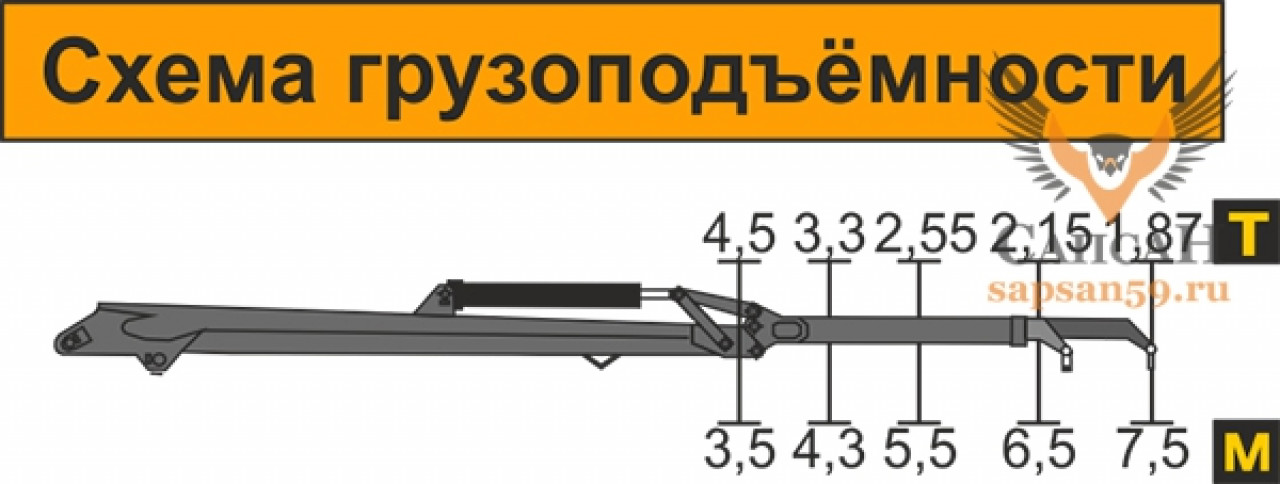

Грузоподъёмность на максимальном вылете, т | 1,87 | |
Грузоподъёмность максимальная на вылете 3,0 м, т | 4,5 | |
Угол поворота, градус | 400 | |
Максимальный крутящий момент механизма поворота, т.м | 2,9 | |
Масса без ротатора и захвата, кг | 2100 | |
Площадь сечения захвата при сомкнутых концах челюстей, м2 | 0,4 | |
Масса захвата для леса (0,4 м2) с ротатором, кг | 280 |
