Серия S1 закрытого типа

Серия S1 закрытого типа

Описание

для использования в составе строительного, лесозаготовительного, сельскохозяйственного и нефтяного оборудования

Запросить стоимость

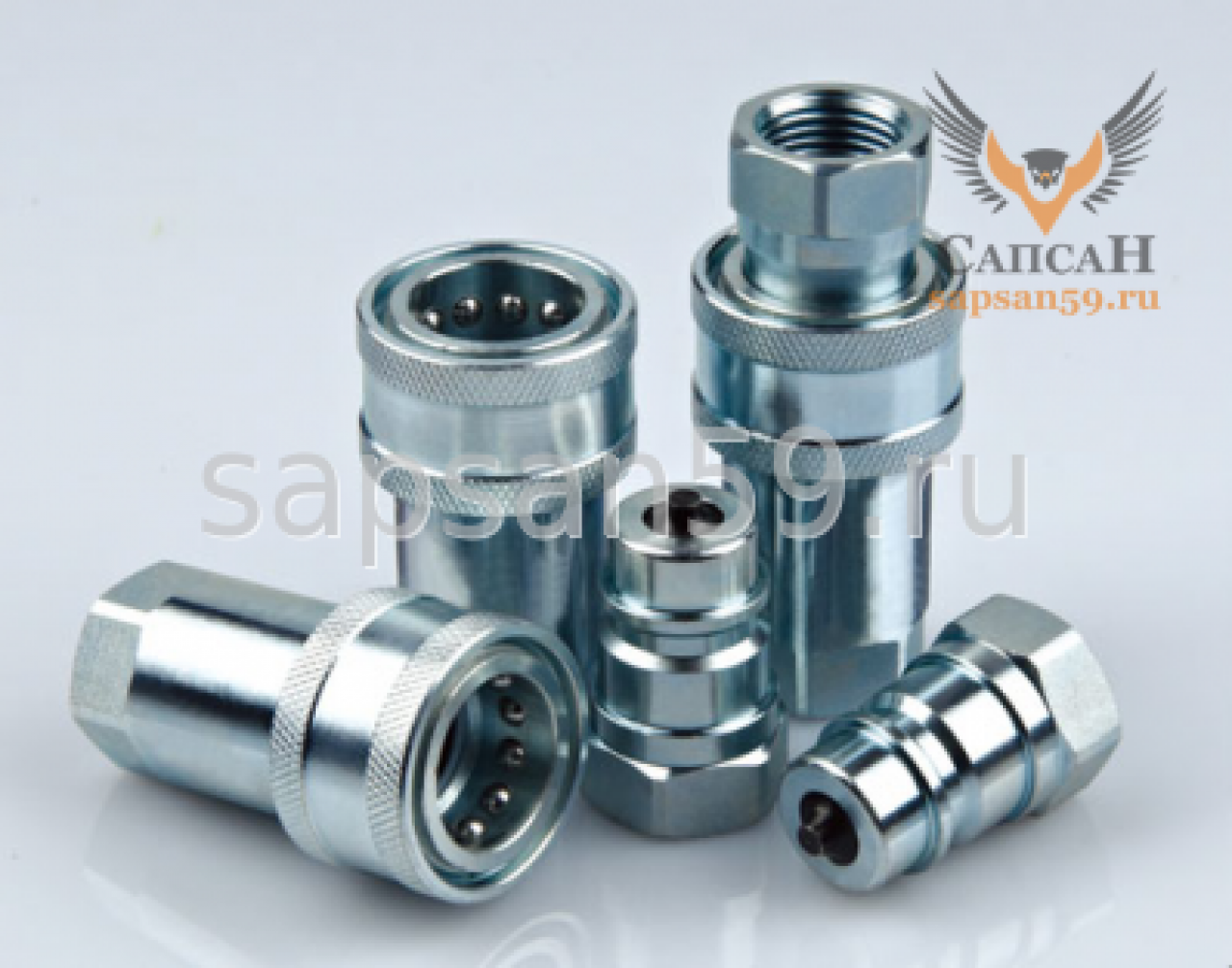

Муфты серии LSQ–S1 представляют собой проверенную и зарекомендовавшую себя конструкцию для использования в составе строительного, лесозаготовительного, сельскохозяйственного и нефтяного оборудования, а также сталепрокатной техники и других гидравлических устройств.

Муфты серии LSQ – S1 обладают следующими особенностями:

  1. Использование дисковых клапанов с целью предотвращения протечек в ненагруженном состоянии
  2. Дисковые клапаны автоматически открываются при достижении уровня номинального рабочего давления, чтобы сохранить высокую скорость движения потока.
  3. Критические детали снабжены дополнительной защитой для обеспечения прочности во время использования.
  4. Надежный шариковый фиксатор скрепляет и удерживает вместе стыкуемые разъемы.
  5. Части разъемного соединения проходят высокоточную машинную обработку и производятся из цельного стального прута.
  6. Муфты серии LSQ–S1 отвечают требованиям стандарта ISO7241-A.
  7. Муфты серии LSQ–S1 подходят для совместного использования с изделиями серий PARKER 6600, FASTER ANV, AEROQUIP 5600 и HANSEN HA 15000.

Производительность: Испытуемая жидкость: Oil-200SUS.1GPM = 3.78L / Min, 1PSID = 0.0069MPa.

Размер тела (в) 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
Номинальное давление (PSI) 5000 4000 4000 3000 3000 3000 2000 2000
Номинальный поток (л / мин) 3 6 12 28 50 88 220 240
Диапазон температур (уплотнения STD)с -20℃ +120℃
Стандартный материал уплотнения Бутадиен-нитрильный каучук
ISO PARTNO. LS ¢D HEX1 A T
6.3 LSQ-S1-02SF 50 26 19 13 G1/4 NPT1/4
10 LSQ-S1-03SF 56 31.5 22 14 G3/8 NPT3/8
12.5 LSQ-S1-04SF 66 38.5 27 16 G1/2 NPT1/2
20 LSQ-S1-06SF 80 48 34 18 G3/4 NPT3/4
25 LSQ-S1-08SF 94 56 41 21 G1 NPT1
31.5 LSQ-S1-10SF 117 69.5 50 25 G1-1/4 NPT1-1/4
40 LSQ-S1-12SF 133 84 60 27 G1-1/2 NPT1-1/2
50 LSQ-S1-16SF 165 99 75 26 G2 NPT2
ISO PARTNO. LP d C HEX2 A T
6.3 LSQ-S1-02PF 35.5 11.8 15 19 13 G1/4 NPT1/4
10 LSQ-S1-03PF 36.5 17.3 21.4 22 14 G3/8 NPT3/8
12.5 LSQ-S1-04PF 43.5 20.5 27 27 16 G1/2 NPT1/2
20 LSQ-S1-06PF 57 29 28 35 18 G3/4 NPT3/4
25 LSQ-S1-08PF 59.5 34.3 36 41 21 G1 NPT1
31.5 LSQ-S1-10PF 75 45 46 50 25 G1-1/4 NPT1-1/4
40 LSQ-S1-12PF 83.5 55 52 60 27 G1-1/2 NPT1-1/2
50 LSQ-S1-16PF 105 65 64 75 26 G2 NPT2
ISO PARTNO. L ¢D HEX1 HEX2 T
6.3 LSQ-S1-02 71 26 19 19 G1/4 NPT1/4
10 LSQ-S1-03 75 31.5 22 22 G3/8 NPT3/8
12.5 LSQ-S1-04 88 38.5 27 27 G1/2 NPT1/2
20 LSQ-S1-06 110 48 34 35 G3/4 NPT3/4
25 LSQ-S1-08 119.5 56 41 41 G1 NPT1
31.5 LSQ-S1-10 150 69.5 50 50 G1-1/4 NPT1-1/4
40 LSQ-S1-12 167.5 84 60 60 G1-1/2 NPT1-1/2
50 LSQ-S1-16 210.5 99 75 75 G2 NPT2
