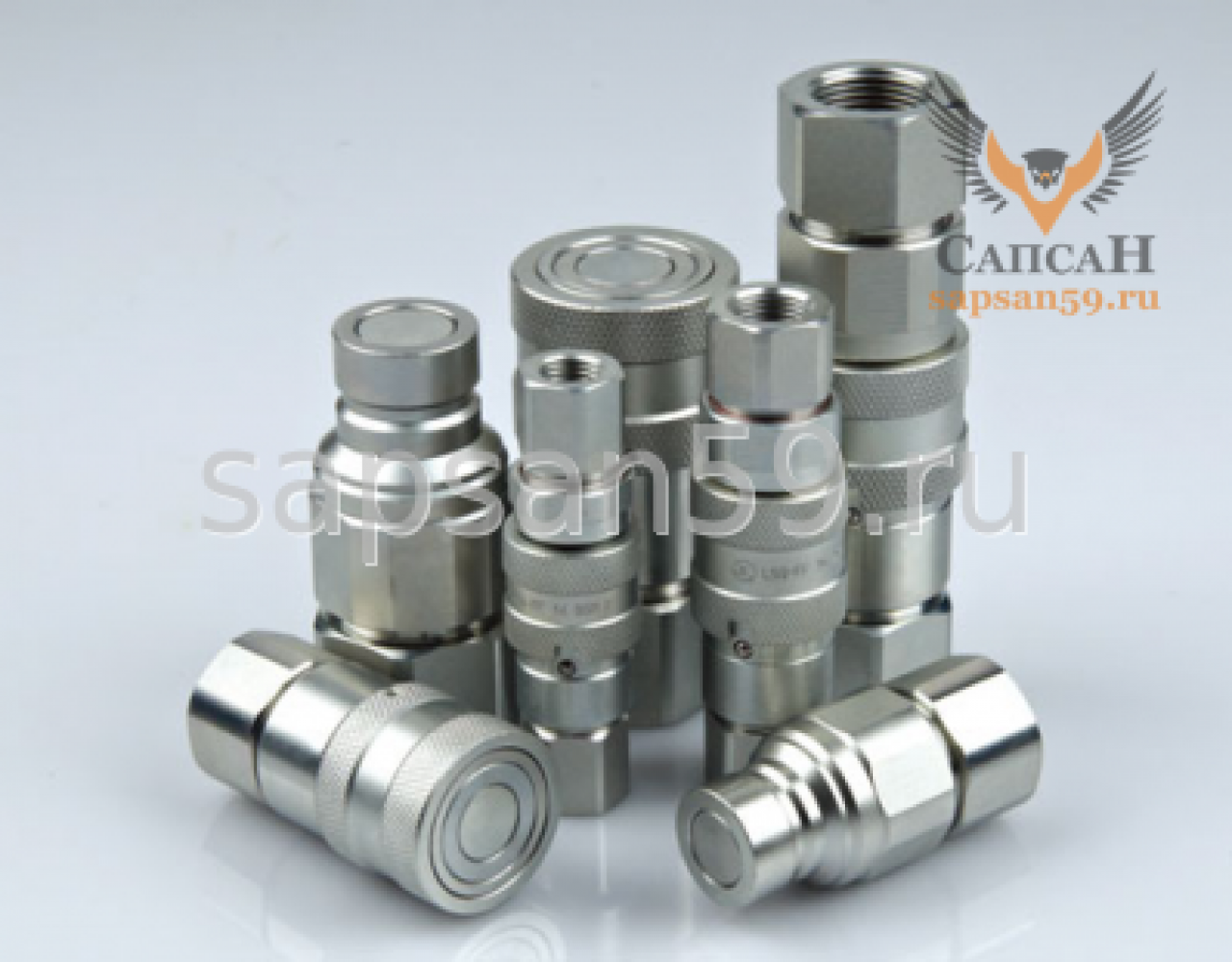

Муфты серии LSQ-FF широко используются на рынке объектов и коммуникаций общественного пользования, где малейшие утечки гидравлического масла могут привести к серьезным последствиям, особенно в многоковшовых элеваторах, используемых для обслуживания линий высоковольтной передачи. Муфты данного типа также используются для быстрой замены гидравлического инструмента в сферах строительства, обслуживания железных дорог и горнодобывающей промышленности. Простота проведения очистки данных муфт делает их идеальными для применения в агрессивных средах такого типа.

Муфты серии LSQ- FF обладают следующими особенностями:

  1. Новое исполнение клапанов обеспечивает прочность даже при подаче интенсивного потока, а также при перепадах давления, что позволило усовершенствовать рабочие показатели муфт
  2. Стопорная защелка срабатывает при вращении после того как соединение будет выполнено. Она позволяет предотвратить случайное отсоединение во время перемещения муфты по земле.
  3. Переходной механизм предназначен для предотвращения попадания пыли во внутренний механизм, которая может стать причиной неполадок в работе во время подсоединения или отсоединения. Переходник защищает стопорное кольцо, а также подсоединяет пылезащитное уплотнение в зоне расположения пружин.
  4. Стальная конструкция, оцинкованная, с покрытием из желтого хрома, ниппели и переходники с дополнительной защитой, части соединения производятся из цельного стального прута для обеспечения защиты от гидравлических и механических сотрясений.
  5. Противовыбросовое уплотнение из нитрила/фторопласта предназначено для предотвращения выбросов или повреждений в тяжелых эксплуатационных условиях.
  6. Надежный шариковый фиксатор обеспечивает выполнение прочных соединений. Большое количество зажимных шариков позволяет равномерно распределить рабочую нагрузку при выравнивании и вращении, чтобы снизить крутящий момент и продлить срок службы патрубка. ОБРАТИТЕ ВНИМАНИЕ: Данные изделия не должны использоваться в качестве поворотных соединений. Вращение их под давлением приведет к сильнейшему и преждевременному износу.
  7. Муфты серии LSQ-FF подразумевают использование спускного клапана давления при подсоединении и отсоединении. Клапаны соединяются вместе таким образом, чтобы максимально сократить объем утечки жидкости во время отсоединения и объем попадающего воздуха во время повторного подключения.
  8. Новое хромовое покрытие обеспечивает надежную защиту от коррозии.
  9. Муфты серии LSQ-FF отвечают требованиям стандарта ISO16028.
  10. Муфты серии LSQ-FF подходят для совместного использования с изделиями серий PARKER FEМ, STUCCHI FIRG, AEROQUIP FD89 и HANSEN FF.
Размер тела(в) 1/4(02) 3/8(03) 1/2(04) 5/8(06) 3/4(08) 1(10) 1-1/2(12) 2(16)
Номинальное давление(PSI) 5000 4350 4350 3625 3625 3000 3000 3000
Номинальный поток(л / мин) 3 6 12 20 28 50 80 100
Просыпание (мл) 0.006 0.012 0.02 0.026 0.032 0.035 0.05 0.1
(Макс. за отключить)
Диапазон Температур -20℃до +120℃
Сстандартной уплотнение материал NBR
ISO PART NO LS D HEX1 A T
6.3 LSQ-FF-02SF 58.2 28 20 14 G1/4 NPT1/4
10 LSQ-FF-03SF 68.2 32 24 14 G3/8 NPT3/8
10 LSQ-FF-03SF 72.2 32 27 18 G1/2 NPT1/2
12.5 LSQ-FF-04SF 75 38 32 18 G1/2 NPT1/2
12.5 LSQ-FF-04SF 79 38 36 22 G3/4 NPT3/4
16 LSQ-FF-06SF 80 42 36 22 G3/4 NPT3/4
19 LSQ-FF-08SF 99.8 48 41 22 G3/4 NPT3/4
19 LSQ-FF-08SF 99.8 48 41 23.5 G1 NPT1
25 LSQ-FF-10SF 111.5 56 55 24 G1-1/4 NPT1-1/4
LSQ-FF-12SF 150 79.5 65 30 G1-1/2 NPT1-1/2
LSQ-FF-16SF 167 98.5 85 31 G2 NPT2
ISO PART NO LP d C HEX2 A T
6.3 LSQ-FF-02PF 49.2 16.1 15.2 20 14 G1/4 NPT1/4
10 LSQ-FF-03PF 55.8 19.7 19.5 24 14 G3/8 NPT3/8
10 LSQ-FF-03PF 59.8 19.7 19.5 27 18 G1/2 NPT1/2
12.5 LSQ-FF-04PF 72 24.5 21.6 32 18 G1/2 NPT1/2
12.5 LSQ-FF-04PF 76 24.5 21.6 36 22 G3/4 NPT3/4
16 LSQ-FF-06PF 75.5 27 21.6 36 22 G3/4 NPT3/4
19 LSQ-FF-08PF 93.8 30 29 41 22 G3/4 NPT3/4
19 LSQ-FF-08PF 93.8 30 29 41 23.5 G1 NPT1
25 LSQ-FF-10PF 90 36 34 55 24 G1-1/4 NPT1-1/4
LSQ-FF-12PF 112 57 38 65 30 G1-1/2 NPT1-1/2
LSQ-FF-16PF 123.9 73 40.5 75 31 G2 NPT2
ISO PART NO L D HEX1 HEX2 T
6.3 LSQ-FF-02 96.2 28 20 20 G1/4 NPT1/4
10 LSQ-FF-03 108.4 32 24 24 G3/8 NPT3/8
10 LSQ-FF-03 116.4 32 27 27 G1/2 NPT1/2
12.5 LSQ-FF-04 129.3 38 32 32 G1/2 NPT1/2
12.5 LSQ-FF-04 137.3 38 36 36 G3/4 NPT3/4
16 LSQ-FF-06 138 42 36 36 G3/4 NPT3/4
19 LSQ-FF-08 172.1 48 41 41 G3/4 NPT3/4
19 LSQ-FF-08 172.1 48 41 41 G1 NPT1
25 LSQ-FF-10 178 56 55 55 G1-1/4 NPT1-1/4
LSQ-FF-12 233.4 79.5 65 65 G1-1/2 NPT1-1/2
LSQ-FF-16 251.7 98.5 85 75 G2 NPT2
